DAB128深孔温度链监测系统（定制）

一、产品概述

    DAB128深孔温度链监测系统是一套用于监测地下深孔多点温度变化的数据采集系统。其设计目标是为了实现深孔内部多层温度的连续稳定监测，帮助科研人员理解地下环境中温度梯度变化趋势，进而应用于环境监测、冰川温度监测、地热能开发、地质勘探、深井油气储层研究等多个领域。

• 温度链：是该系统的核心测量单元。可定制1至128层分布不同深度的高精度温度传感器，每层温度传感器都是标定后的高精度热敏电阻，其精度可达1°C，测量范围可达 -40°C 至 85°C。温度链通过标准信号电缆连接至数据采集器，每层节点的温度数据均可实时同步采集并存储。传感器耐受严苛的地下环境，具有良好的长期稳定性和抗干扰能力。
• 数据采集器：是整个系统的数据处理和控制中心，负责接收来自所有层次节点的温度数据，并根据设定的采集间隔进行数据的存储和上传。
• 太阳能供电单元：是系统的供电保障。该系统功耗低，采用太阳能板结合耐低温的可充电电池即可实现野外无人值守长期运行。

二、技术参数

1.数据采集传输系统
1.1 测量电阻数量：≥128点
1.2 电阻测量范围：50Ω～400,000Ω
1.3 AD位：24位
1.4 整体电阻测量精度：0.05%
1.5 通讯接口：USB（TYPE-C）
1.6 远程传输：CAT1（4G）
1.7 传输方式：通过HTTP或MQTT协议，定时、主动将数据上传至云端，支持断点续传
1.8 功耗：<1MA(静止状态)；激活工作状态26MA
1.9 数据存储：64M
1.10 供电：8~16VDC，非调制
1.11 工作湿度：0~95%，非凝结

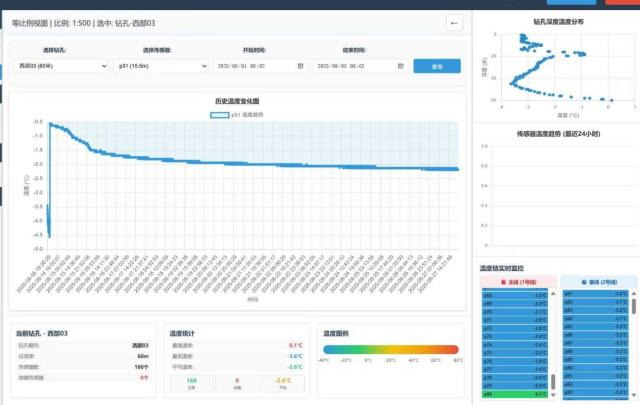

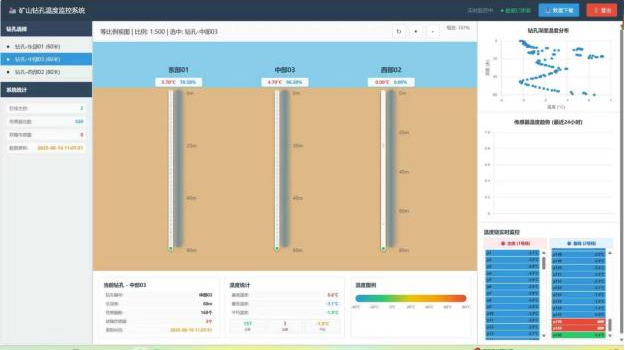

1.12 配套软件：PC端软件：实现同步时钟、配置参数、下载本地数据、电阻值到温度的计算、云端HTTP设备管理、下载云端HTTP数据等功能；云端软件：接收管理数据采集器上传的数据
1.13 具备专用接口可以接入7要素自动站
1.14 含太阳能充电控制功能，直接接入电池及太阳能板

2.深孔温度链（定制）（须沟通具体需要多少层）
2.1 公差：≤±0.1°C（在0°至70°C范围内）
2.2 温度测量范围：-40°～+ 125°C
2.3 线性度误差：≤0.03°C（-40°至+ 70°C）
2.4 互换性误差：≤±0.1°C（在0°至70°C范围内）
2.5 每个传感器配5米/10米电缆及安装附件
2.6 响应时间：≤1S
2.7 最大支持温度节点数量：128个/层
注意：具体温度节点数量/层数分布需要跟用户沟通确定，属于定制。

3.数采防护机箱
3.1 配置合理野外防护机箱，带有双导管电缆口，适用于现场安装，防护等级：IP65，防水，防紫外，能适应野外恶劣环境

3.2 连接：酯外壳门垫,外部接地接头,不锈钢铰链,可锁定的搭扣

3.3 配件包：含有干燥剂、绑扎线、固定线缆粘块、灰泥、护线套、螺丝、PVC耦合连接、机箱背板支架。

4.供电系统

4.1 供电方式：太阳能或直流；电池需配备保温箱；

4.2 电池容量≥38AH,太阳能板≥40瓦
5.安装支架
5.1 安装支架；定做专用支架，拉纤、地锚等现场安装必备附件；
